어셈블리와 기계어에 관해서

최근 IR -> Binary 프로젝트를 작업하면서 Instruction이 Byte코드로 변환되는 과정을 공부했었다.

여러 블로그와 인텔 문서까지 봤는데 좀 쉽게 설명하면서 내용을 정리하고자 올린다.
(Intel® 64 and IA-32 Architectures Software Developer Manuals < Intel 메뉴얼)

(http://ref.x86asm.net/coder.html < opcode 목록 *AVX 미포함* )

어셈블리와 기계어가 왜 1:1 대응인지 알아보러 가보자

Instruction Format

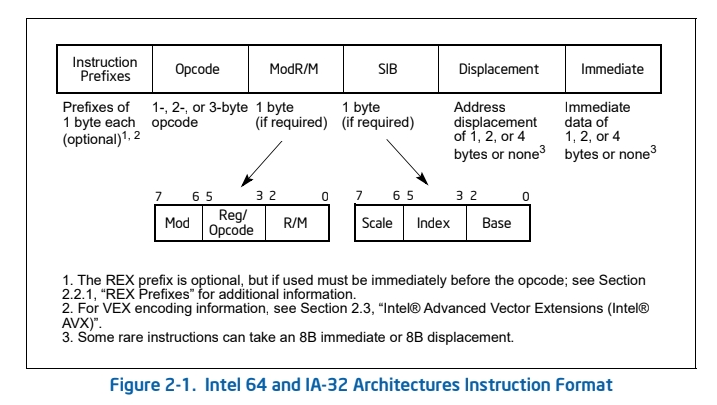

Instruction의 구조는 간단하면서도 생각외로 복잡하다. 다음 표를 보자

Instruction 하나에 많은 것들이 들어가는데 앞에서부터 천천히 살펴보자

Instruction Prefix

말 그대로 Instruction의 접두사이다.

어셈블리에선 그닥 들어나지 않는 부분인데 생각보다 많이 쓰인다.

REX와 같이 매개변수에 영향을 주기도 하며 REP의 반복 기능과 같이 특정 Instruction의 행동에 변화를 준다.

이 녀석은 필수적인 요건이 아니다.
1바이트 크기를 갖고 여러개가 존재할 수 있다.

Opcode

opcode는 명령 코드라도 보면 된다.

어떤 명령어를 실행할지를 이녀석이 결정한다고 보면 된다.

보통은 1바이트 크기를 갖지만 경우에 따라서 2바이트, 많게는 3바이트까지 늘어나는데,

2바이트의 경우 0x0F가 앞에 붙는 형식으로 작동한다.



당연하게도 명령 코드를 나타내기에 Instruction에서 필수 요건이다.



Mod R/M

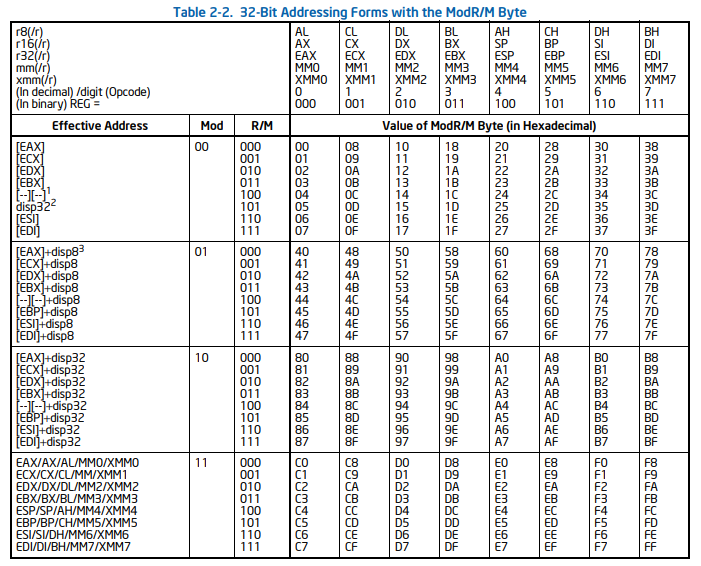

표를 보면 1바이트 크기로 Mod, Reg/Opcode R/M 이라 되어 있는데 아래 표를 보면 된다.

(더 자세한 건 위에 있는 opcode 목록에서 최 하단을 보면 32/64비트 용으로 통합되어 있다)

저 표에 따라서 ModR/M의 값이 정해지게 되는데, 이녀석이 하는 일은 단순하다.



Instruction에서는 매개변수의 종류가 Register일때도 있고 Memory일때도 있는데 이를 결정해주는 수단이라고 보면 된다.



즉, 매개변수의 타입을 결정해준다고 보면 된다. 자세한건 예시를 들면서 설명할 예정이다.



이 녀석은 필수적인 조건이 아니다.

Opcode에 따라서 ModR/M이 필요한 Opcode도 있고 아닌 Opcode도 있다는 소리다.



SIB

얘도 Scale Index Base 3가지로 분류되어 있는데 별거 없다. 영어 뜻 그대로이다.



보통 계산은 Base + Index * Scale로 이루어지며 간단하게 의도를 알아보자면

Base : 기본이 되는 주소. (주로 배열이나 스택의 시작지점을 잡는다.)

Index : 몇 번째에 있는 지를 나타내기 위한 숫자 ( arr[0]으로 치면 0에 해당하는 부분)

Scale : 해당 자료형의 크기를 결정하는 숫자 (int arr[]이면 sizeof(int) = 4 가 되는 방식)

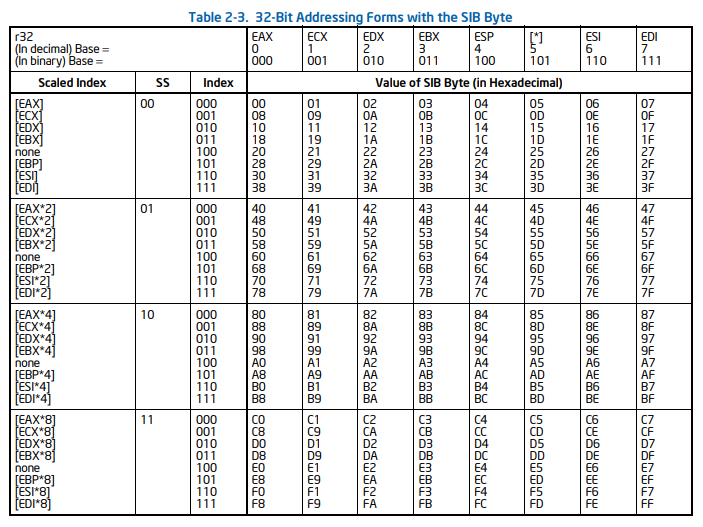

SIB는 다음 표를 따르게 된다.

(ModR/M과 마찬가지로 해당 사이트에서 ModR/M표에서 더 내리면 SIB표가 존재한다)

참고로 Scale의 경우에는 보이다 싶이 1, 2, 4, 8만 사용될 수 있다.



이 SIB는 위에 ModR/M코드에서 [--][--]가 있는 ModR/M으로 결정되면 사용된다.



따라서 이 녀석도 필수적인 조건이 아니다.



Displacement

 이 녀석은 해석하자면 변위인데, ModR/M을 보면 disp라고 보일텐데 그게 이녀석이다.



disp8은 8bits(= 1byte) 크기의 변위, disp32는 32bits(= 4bytes) 크기의 변위를 나타낸다.



보통 메모리에 접근할 때 쓰이며 intel 문법 기준으로 [eax+0x4]와 같이 사용될 때 0x4가 이 녀석이다.



이 녀석도 ModR/M에 따르기 때문에 필수적인 조건이 아니다.



Immediate

즉각적인, 직접의 뜻을 갖고 있는 이 녀석은 상수 값을 나타낼 때 쓰는 녀석이다.



Opcode를 보다보면 imm8, imm16같은게 보이는데 그게 이녀석이다.



역시나 Opcode에 따르기 때문에 필수적인 조건이 아니다.



Examples

예시를 들어보면서 확인해보자.



가장 많이 사용하는 mov부터 보자

mov eax, [ebp+8]

위와 같은 식이 있을 때 위에 내용을 바탕으로 정리해보자

1. 해당 명령어에 필요한 prefix는 존재하지 않는다.

2. mov (Register, Memory)의 형태를 갖는 Opcode는 0x8B이다.

3. ModR/M을 살펴볼때 eax / [ebp] + disp8의 조합을 갖는 녀석은 0x45이다.

4. ModR/M에서 SIB를 요구하지 않기에 SIB는 존재하지 않는다.

5. Displacement는 보이는 것 처럼 0x8이다.

6. Immediate는 존재하지 않는다.



따라서 저 Instruction은 0x8B 0x45 0x08 와 같이 번역될 것이다.



이번엔 다른 예시를 봐보자

xor rax, [rbp+rcx*4+0x8]

1. 64비트 모드에서 64비트 레지스터가 사용되면 64비트 레지스터를 사용한다는 0x48 Prefix가 붙는다.

2. xor (Register, Memory)의 형태를 갖는 Opcode는 0x33이다.

3. ModR/M을 볼때 rax / [SIB] + disp8의 조합을 갖는 녀석은 0x44이다.

4. SIB의 경우 RBP / [RCX * 4]의 조합을 갖는 녀석은 0x8D이다.

5. Displacement는 보이는 것 처럼 0x8이다.

6. Immediate는 존재하지 않는다.



따라서 저 Instruction은 0x48 0x33 0x44 0x8D 0x08와 같이 번역될 것이다.



이 외에도 많은 예시가 있겠지만, 직접 해보면서 알아보도록 하자.



nasm, gas, masm 등으로 컴파일 후 나온 object 파일을 objdump로 뜯어보면 된다.

윈도우와 같이 어려운 상황이면 (https://godbolt.org/)를 이용하자.

Assembly로 맞추고 Output에서 Link to binary를 클릭하면 바이트 코드가 나온다.

또한 컴파일 옵션에 (nasm 기준) -f elf32, -f elf64 등으로 32, 64bit 조절이 가능하다.



최종

이로써 어셈블리 <-> Binary를 알아보았다.



어셈블리를 처음 배울 때 들었던 말이 있었다.

"어셈블리에선 Func(memory, memory)는 불가능하다"



이 이유가 이 바이트 코드 변환에서 나오는 것이다.



또한, 모든 한줄의 Instruction이 그대로 Bytecode로 변환되어 들어가는 것을 보이는데,

이 이유에서 어셈블리와 기계어가 1:1 대응을 한다는 것이다.



가령 어셈블리를 기계어로 변환이 가능하고, 기계어도 바로 어셈블리로 변환할 수 있다.



아쉬운 것은 AVX에 관해서 위에 사이트 처럼 잘 정리된 곳이 없다.

그래서 이는 인텔 문서를 보고 따로 정리해야한다.
