prefix { REX, VEX, EVEX } : REX 편

어셈블리를 하다보면 여러가지 종류의 prefix가 있는 것을 볼 수 있다.



오늘은 REX에 대해서 먼저 알아보자.

---



사실 실제로 어셈블리를 하면서 REX prefix를 직접 만나는 일은 없었을 것이다.



왜냐하면 저 prefix는 어셈블리에 알게 모르게 어셈블러에 의해 처리되고 있기 때문이다.



다음 코드를 한번 봐보자

mov rax, edx



이 코드에 무려 REX prefix가 들어있다.



이 코드를 바이트 코드 형태로 분석해보자.

48 : REX.W

89 : mov r/m16/32/64 r16/32/64

d0 : modr/m (11 000:rax 010:rdx)



REX.W라는 REX prefix가 붙은 것을 볼 수 있다.



결론부터 이야기 하자면 REX prefix는 Register EXtension prefix라는 의미인데, 이는 64bits 레지스터에 대한 prefix임을 알 수 있다.



64bits에서 rax와 rdx 대신, eax와 edx를 쓴다면?

보이는 것 처럼 REX.W라는 prefix가 사라진 것이 보일 것이다.



REX prefix에 대해 깊게 들어가보자.

---



REX prefix

REX preifx는 다음과 같은 비트 구조를 갖는다.

7	6	5	4	3	2	1	0
0	1	0	0	W	R	X	B



여기서 앞 bits[7:4]는 REX preifx의 고유 이름이라고 보면 된다. 즉, prefix 자리에 16진수로 0x4_로 시작한다면, 해당 바이트는 REX prefix로 간주된다는 의미이다.



그럼 이제 bits[3:0]에 있는 비트에 대해 알아보자.



W	64 Bit Operand Size
R(Register)	Extension of ModR/M reg field
X(eXtended)	Extension of SIB index field
B(Base)	Extension of r/m field, base field, or opcode reg field



W는 위에서 보이듯 operand 자리에 들어가는 레지스터의 size를 결정하는 식이다.



R은 아래의 ModR/M 표를 보면 알 수 있다.

http://ref.x86asm.net/coder.html#modrm_byte_32_64

오른쪽에 보면 REX.R = 1이라는 부분이 보일 것이다.



R비트가 활성화 되면 ModR/M을 결정할 때, 왼쪽에 보이는 부분을 사용하는 것이 아니라 오른쪽에 회색으로 되어 있는 부분을 사용하게 되는 것이다.

간단하게 말해서, R8 ~ R15 레지스터를 사용할 수 있다는 이야기이다!



X를 설명하기 전에, B를 먼저 봐보자.



위 표 왼쪽을 보면 REX.B = 1이 보일 것이다.



위의 R의 설명과 유사하게 B비트가 활성화 되면 Effective Address의 회색 부분을 사용하게 되는 것이다.



이때 중요한 것은, sib라고 되어 있는 부분에는 변함이 없는데, 이 부분은 SIB 표를 보면서 설명을 이어나가겠다.

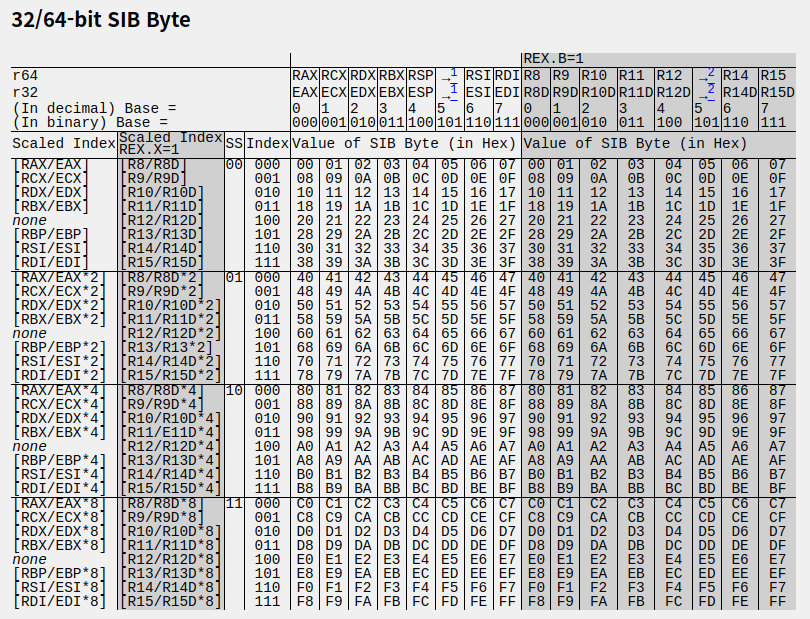

http://ref.x86asm.net/coder.html#sib_byte_32_64

이 표에서 보면 오른쪽 위에 REX.B = 1이 보일 것이다.



그렇다. sib 모드일때는 SIB에서의 Base에 대한 확장을 지원하는 것이 보인다.



다시 왼쪽을 보면 아까 설명하지 않은 REX.X = 1이 보일 것이다.



X는 Scale에 대한 확장을 지원하는 비트이다.



위의 표를 보면 알겠지만, W, R, B, X 모두 중첩이 가능하다.



가령, 다음과 같은 명령어를 인코딩한다고 생각해보자.

mov r8, [r8+r8]



이러면 모든 REX에 대해 비트가 켜져있어야 함으로, 우리가 예상한 그대로의 결과를 보여준다.

4f : REX.WRBX



REX의 경우 매우 간단한 구조를 가지고 있으며, ModR/M표와 SIB표를 이용하여 쉽게 해당 비트를 구할 수 있다.



그러나, 이것은 시작에 불과하다. 다음 글에서부터 avx와 avx2에서 사용되는 prefix인 VEX에 대해서 설명할 예정이다.



REX에 비해 구조도 어렵고 처음 봤을때 이해하는데 조금 시간이 걸렸었다.



VEX가 이정도인데 EVEX는 오죽하겠는가.

---



여담.



사실 이러한 지식들은 어셈블리를 작성하는데 있어선 몰라도 되는 지식이다.



가령 리버싱에서도 툴을 이용해 바꾸어 주기 때문에, 사실상 의미가 없긴 하다.



다만, 이러한 지식을 통해 어셈블리가 어떤식으로 인코딩되고, 어떠한 방식을 사용하는지를 알아볼 수 있고,



이를 통해 어셈블리를 설계하는데에 있어 방식에 대한 구조 이해와 추가적인 아이디어를 제공할 수 있는 것이라고 생각한다.



물론, 필자는 이런 생각 없이 단순 호기심으로 알아본 것은 사실이다.
